在低空經濟加速落地的今天，無人機已廣泛滲透至電力巡檢、農業植保、應急救援等多元場景，而復雜風場環境始終是制約其飛行安全與作業效率的核心瓶頸。無人機風墻試驗技術作為破解這一難題的關鍵手段，通過構建可量化、可重復的人工風場，實現對無人機抗風性能的精準評估與優化，為無人機從研發到量產的全流程提供核心技術支撐。其本質并非傳統意義上的實體屏障，而是一套融合流體力學、自動控制與傳感監測的風場模擬與測試系統。
一、風墻試驗的核心定位與價值
無人機風墻試驗的核心目標，是將自然界不可控、不穩定的風況，轉化為標準化、可調控的測試環境，從而系統性驗證無人機在不同風場條件下的飛行能力。與傳統測試手段相比，它有效彌補了外場實飛與封閉風洞的天然缺陷：外場實飛雖能還原真實場景，但受氣象條件制約，數據重復性差且風況下風險高；傳統管狀風洞雖可控性強，卻存在氣流邊界效應明顯、測試空間受限等問題，難以適配無人機全尺寸整機測試需求。
基于這一定位，風墻試驗承擔三大核心功能：一是確定抗風極限，通過梯度提升風速，測試無人機在不同風力下的姿態穩定性與動力輸出極限，為性能標注提供數據依據；二是驗證飛行可靠性，模擬正面風、側風、陣風等復雜工況，考核飛控系統的姿態修正與軌跡保持能力；三是支撐設計優化，通過測試數據定位機身結構、動力系統或控制算法的短板，推動迭代改進。此外，在GB42590-2023《民用無人駕駛航空器系統安全要求》等強制性標準的約束下，風墻試驗已成為無人機認證檢測的核心環節。
二、風墻試驗系統的核心技術構成
一套完整的無人機風墻試驗系統由四大核心模塊協同組成，通過多學科技術融合實現風場的精準構建與試驗的安全開展，各模塊功能互補、聯動運行，構成閉環測試體系。
（一）氣流發生系統：風場的“動力心臟"
該系統負責生成基礎氣流并保障其均勻性，是風墻試驗的動力基礎。核心組件包括矩陣式風機陣列、進風通道與氣流整流裝置：風機陣列通常由數十至數百臺高性能軸流或離心風機組成，總功率可達數千千瓦，可模擬從微風到15級臺風的風速范圍（0.5-35m/s）；進風通道配備過濾裝置，去除空氣中的雜質，避免設備損耗與無人機損壞；關鍵的整流裝置由多層蜂窩狀或網格狀整流板構成，能有效消除風機氣流中的渦流與脈動，渦流脈動消除率可達90%以上，確保測試區域氣流均勻度誤差不超過±5%，為精準測試奠定基礎。
（二）風速與風向控制系統：風況的“精準調控中樞"
基于閉環控制原理，該系統實現風場參數的精細化調節，可復現多樣化風況場景。風速控制通過“傳感器-控制器-調速裝置"鏈路實現：超聲波風速儀以±0.1m/s的精度實時采集氣流速度，數據傳輸至控制軟件后，通過變頻器調節風機轉速，實現0.5-35m/s范圍內的無級調速，既能模擬穩定持續風，也能復現5秒內風速從5m/s飆升至20m/s的陣風過程。風向控制則依靠可旋轉導流格柵，在0°-360°范圍內任意切換，精準模擬正面風、側風、順風等工況，部分系統還可通過多模塊協同生成垂直風切變等復雜氣流形態。
（三）監測與數據采集系統：試驗的“智慧感知終端"
該系統承擔多維度數據捕捉與分析任務，為試驗評估提供量化依據。通過整合超聲波風速儀、六軸加速度傳感器、高清高速相機、GPS/北斗定位模塊等設備，同步采集氣流參數與無人機狀態數據：氣流參數包括風速、風向、湍流強度等，采樣頻率可達每秒100-200幀；無人機狀態數據涵蓋姿態角、位置偏差、電機轉速、電池電壓等，能精準記錄0.1秒級的姿態修正過程。數據經卡爾曼濾波消除噪聲后，傳輸至處理中心進行存儲、分析與可視化展示，為性能評估提供直觀支撐。
（四）安全保護系統：試驗的“風險防控屏障"
為避免試驗過程中設備損壞與無人機失控風險，系統配備多重安全機制：過載保護可在風機、電機過載時自動斷電或降載；緊急停機功能可在無人機姿態偏移超5°等危險狀況下快速切斷風源；試驗區域設置防護網或防護欄，部分系統還配備無人機自動回收裝置，保障試驗安全。
三、風墻試驗的核心流程與原理邏輯
風墻試驗遵循“參數設定-風場構建-數據采集-分析評估"的閉環流程，其核心原理邏輯是通過人工風場與無人機的動態交互，量化評估抗風性能。
首先是試驗準備與參數設定階段：根據測試需求（如消費級無人機日常抗風測試、工業級無人機風況驗證），確定風速范圍、風向角度、風況類型（穩定風/陣風）等參數，同時固定無人機測試位置，調試傳感器與數據采集系統，確保設備處于正常工作狀態。對于特殊場景測試，還需模擬溫度、氣壓、濕度等環境參數，如高原測試需降低氣壓以還原低空氣密度環境。
隨后進入風場構建與動態測試階段：啟動氣流發生系統，通過控制系統精準生成設定風場，逐步調節風速、切換風向，模擬無人機實際飛行中可能遭遇的各類風況。測試過程中，監測系統持續捕捉氣流數據與無人機狀態數據，重點記錄無人機在不同風況下的姿態波動、軌跡偏差、動力輸出變化及飛控指令響應速度等關鍵指標。例如，在陣風測試中，記錄無人機從遭遇陣風到姿態恢復穩定的耗時與晃動幅度；在側風測試中，分析機身阻力與動力系統的適配性。
最后是數據處理與性能評估階段：對采集的多維度數據進行分析，結合預設標準評估無人機抗風性能。若測試中無人機在8級風速下仍能保持懸停穩定、姿態波動不超過±1°，則可判定其抗風等級不低于8級；若存在軌跡偏差過大、動力輸出不足等問題，可定位為機身結構設計缺陷或飛控算法優化空間，為后續改進提供明確方向。對于研發階段的無人機，需重復“測試-優化-再測試"流程，直至滿足設計要求。
四、風墻試驗技術的優勢與發展趨勢
相較于傳統測試手段，風墻試驗具備三大核心優勢：一是場景還原度高，開放式設計可構建大面積平面氣流場，360°風向調節能更真實模擬開闊空間復雜風環境，貼合無人機實戰場景；二是成本與效率更優，建設成本較同等規模傳統風洞降低60%以上，單次測試時長縮短至數小時，大幅提升研發迭代效率；三是數據精準可重復，可量化的風場參數的標準化測試流程，確保測試數據的一致性與可比性，誤差控制在±3%以內。
當前，風墻試驗技術正朝著智能化、多元化方向發展：融合AI算法實現“風隨機動"的智能交互測試，結合數字孿生技術構建虛擬風場與實體測試的混合驗證體系；數字風墻技術通過PID與LSTM算法融合，實現50ms內的快速調速響應，風速測量誤差控制在±0.2m/s；在應用場景上，從單一抗風測試拓展至農業噴霧防飄移、多機編隊協同抗擾等細分領域，為低空經濟高質量發展筑牢安全根基。
結語
無人機風墻試驗原理的核心，是通過多系統協同構建可控風場，實現對無人機抗風性能的精準量化與驗證。作為連接無人機研發設計與實戰應用的關鍵橋梁，這項技術不僅破解了傳統測試手段的瓶頸，更在標準約束與需求牽引下，推動無人機抗風性能持續升級。隨著技術的不斷迭代，風墻試驗將在風況模擬、多場景適配、智能數據分析等方面實現更大突破，為無人機在更復雜環境下的安全作業提供堅實保障。
關于我們

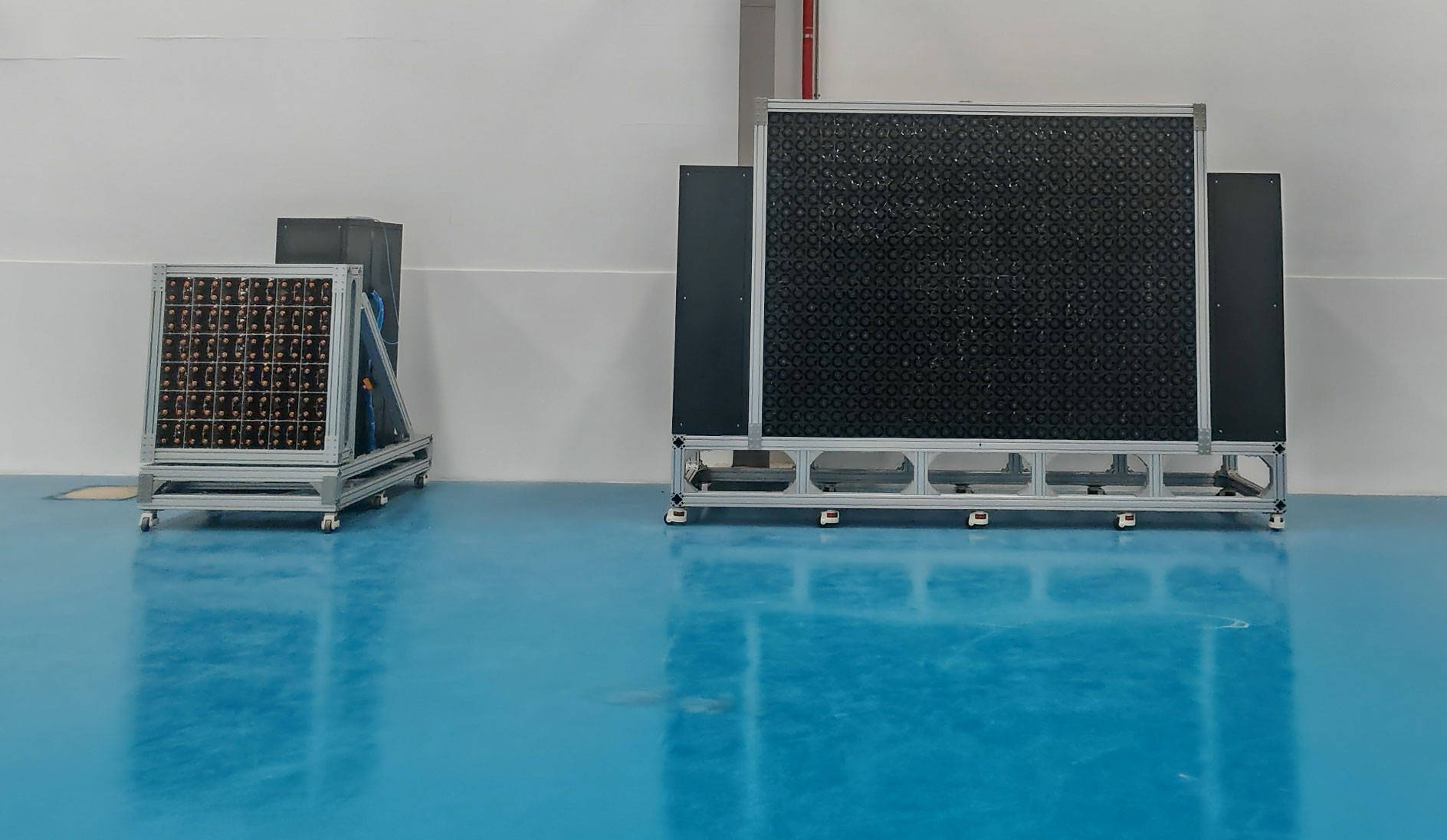

由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。
